ADN

L'ADN est une tablette tactile entièrement mobile et sans fil dédiée à l'enregistrement des paramètres de forage et des essais pressiométriques.



Son gabarit et sa légèreté font d'elle un appareil particulièrement pratique et peu encombrant. Il permet de synchroniser efficacement les données, entre utilisateurs reliés en permanence ou par intermittence à un réseau d’entreprise. Dans le cadre de la géotechnique, l'ADN connecté au PREVO, exécute la procédure de réalisation de l’essai pressiométrique : amplitude des contraintes, paliers, durée. L'ADN est doté d’un GPS interne qui permet la localisation, il peut également être configuré pour la surveillance des organes de la machine.

Caractéristiques techniques

• Tension d'alimentation : 12 - 36 V DC ou 24 V AC
• Poids : 2,5 kg
• Température d'utilisation : -20°C / 60°C
• Étanchéité : IP65
• Précision GPS interne : 30 m
• Écran tactile couleur : 8"
• Récupération des données : USB - BLUETOOTH - GPRS - WIFI

Applications
Image is not available

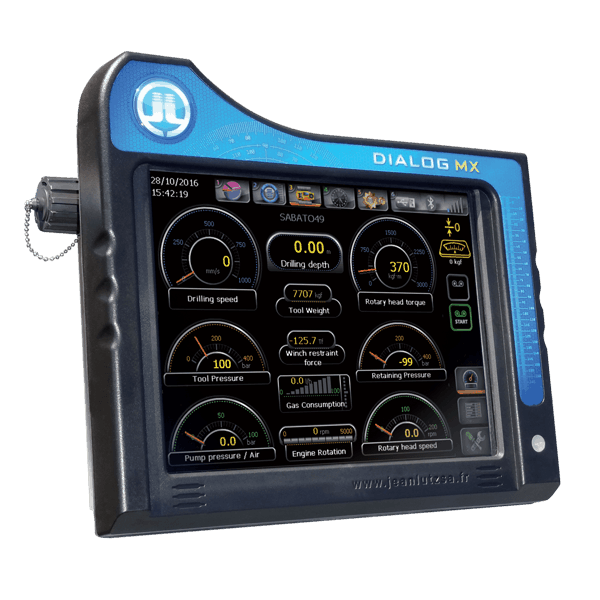

Dialog mx

Le DIALOG MX est un appareil destiné à la mesure et au pilotage des procédés de fondations spéciales. Équipé d’un écran tactile alliant robustesse et ergonomie, il est simple d'utilisation. Le DIALOG MX permet de synchroniser efficacement les données, entre utilisateurs reliés en permanence ou par intermittence à un réseau d’entreprise.



L’enregistrement des mesures peut s’effectuer simultanément en temps et en profondeur, avec l’envoi en temps réel des mesures (Bluetooth, Internet/GPRS, USB). La configuration et la mise à jour peuvent être réalisées à distance, de même que le passage des consignes. Le DIALOG MX est doté d’un GPS interne qui permet la localisation, il peut également être configuré pour la surveillance des organes de la machine.

Caractéristiques techniques

• Tension d'alimentation : 12 - 36 V DC ou 24 V AC
• Poids : 5 kg
• Température d'utilisation : -20°C / 60°C
• Étanchéité : IP65
• Précision GPS interne : 30 m
• Écran tactile couleur : 10.4"
• Récupération des données : USB - BLUETOOTH - GPRS

Applications
Image is not available

Cintac

Le CINTAC 15 est un appareil de mesure, de pilotage et d’enregistrement des paramètres d’injection. Doté d’un grand écran tactile avec une interface graphique et intuitive, son utilisation s’étend de la mesure et l’enregistrement des paramètres pression, débit, volume, au pilotage des pompes, à la régulation de la pression et du débit, au contrôle/suivi de consignes complexes.



Le CINTAC 15 peut contrôler et gérer jusqu’à 12 pompes.

Caractéristiques techniques

• Tension d'alimentation : 12 - 36 V DC ou 24 V AC
• Poids : 10 kg
• Température d'utilisation : -20°C / 60°C
• Étanchéité : IP65
• Écran tactile couleur : 15"
• Récupération des données : USB - BLUETOOTH - MODEM 3G

Applications
Image is not available

Defi

Conçu pour faciliter le travail de l’opérateur, le DEFI est équipé d’un écran couleur avec une interface intuitive et conviviale. Robuste, simple mais performant, il peut piloter, mesurer et enregistrer de manière fiable et précise plusieurs paramètres. L’enregistrement des paramètres de forage (ou diagraphies instantanées) consiste à mesurer et enregistrer en fonction de la profondeur une ou plusieurs grandeurs physiques pendant le forage.

Caractéristiques techniques

• Tension d'alimentation : 12 - 36 V DC ou 24 V AC
• Poids : 2,3 kg
• Température d'utilisation : -20°C / 60°C
• Étanchéité : IP65
• Écran couleur : 5.7"
• Récupération des données : USB

Applications
Image is not available

DPV

Le suivi permanent et l'affichage en temps réel des principaux paramètres d'injection est essentiel pour assurer la qualité et le bon déroulement des opérations pendant les phases critiques. Robuste et lisible, doté d’une interface conviviale de dernière génération, le DPV est une solution efficace et simple d’utilisation pour l’affichage et le contrôle de pression/débit et volume d'une pompe.



L'opérateur peut suivre les opérations en affichant les valeurs avec des manomètres ou des courbes graphiques, le changement s'effectuant sur un simple clic.

Caractéristiques techniques

• Tension d'alimentation : 12 - 36 V DC ou 24 V AC
• Poids : 2,3 kg
• Température d'utilisation : -20°C / 60°C
• Étanchéité : IP65
• Écran couleur : 5.7"
• Récupération des données : USB

Applications
Image is not available

LT3

Le LT3 est un appareil de mesure et d’enregistrement des paramètres de divers procédés de fondations spéciales.



Les données sont enregistrées et peuvent être directement transférées via les cartes mémoire MEMOBLOC.

Caractéristiques techniques

• Tension d'alimentation : 12 - 36 V DC ou 24 V AC
• Poids : 4 kg
• Température d'utilisation : -20°C / 60°C
• Étanchéité : IP65
• Écran monochrome noir et blanc offrant une excellente lisibilité au soleil
• Récupération des données : MEMOBLOC SC

Applications
Image is not available

BAP 160

Le BAP 160 est logé dans un boîtier métallique inoxydable robuste, étanche aux eaux de ruissellement ; il est muni d’un écran LCD en face avant pour la lecture des paramètres qui sont simultanément stockés dans la mémoire interne du BAP 160 pour traitement sur PC. C'est un appareil de mesure, d’enregistrement et de pilotage selon le procédé pour lequel il est utilisé. Dans le cadre de la géotechnique, le BAP connecté au PREVO, exécute la procédure de réalisation de l’essai : amplitude des contraintes, paliers, durée.



Dans le cadre d'application d'injection, le BAP connecté à un MBAPAC gère la fabrication du coulis.

Caractéristiques techniques

• Tension d'utilisation : 12 - 36 V DC ou 24 V AC
• Poids : 3 kg
• Température d'utilisation : -20°C / 60°C
• Étanchéité : IP65
• Précision GPS interne : 30 m
• Écran monochrome noir et blanc offrant une excellente lisibilité au soleil
• Récupération des données : USB - GPRS

Applications
Image is not available

PREVO 100

Le PREVO 100 est un Contrôleur Pression Volume (CPV) pour la mesure des caractéristiques géomécaniques des sols suivant le principe de l’expansion d’une cavité cylindrique.



Alimentées par une bouteille d’azote et la batterie de la sondeuse, les servovalves du PREVO 100 régulent automatiquement les niveaux de pression de l’essai et l’injection du volume d’eau dans la sonde : la contrainte appliquée (sur les paliers ou entre les paliers) est parfaitement contrôlée par la régulation du PREVO 100 fonctionnant en boucle fermée. Le maintien de la contrainte est parfaitement maîtrisé, indépendamment de la réaction du sol sous la sollicitation. La procédure de mise en contrainte (palier, durée) est pilotée automatiquement par le BAP 160 connecté au PREVO 100 en fonction des consignes saisies par l’opérateur (par exemple suivant la norme NF P 94-110 / EN ISO 22476-4).

Caractéristiques techniques

• Tension d'utilisation : 12 - 36 V DC ou 24 V AC
• Poids : 25 kg
• Température d'utilisation : -20°C / 60°C
• Étanchéité : IP65
• Écran monochrome noir et blanc offrant une excellente lisibilité au soleil
• Récupération des données : Via BAP 160

Applications
previous arrow
next arrow
Slider

Tableau récapitulatif









ADN

DIALOG MX

CINTAC

DEFI

DPV

LT3

BAP 160

PREVO

Drains verticaux

Lorsqu'un projet est envisagé sur des sols saturés en eau, il est nécessaire d'évacuer l'eau interstitielle jusqu'à la surface pour accélérer la consolidation des sols.

Forage

L'enregistrement des paramètres de forage (ou diagraphies instantanées) consiste à mesurer et enregistrer en fonction de la profondeur une ou plusieurs grandeurs physiques pendant le forage, dont les variations dépendent du terrain traversé : vitesse d'avancement, couple, pression d'eau...

Pieux à la tarière continue

Le principe consiste à visser dans le sol une tarière à axe creux sur une longueur au moins égale à la longueur du pieu à réaliser, puis à l’extraire du sol sans dévisser pendant que, simultanément, le béton est injecté par le moyen de l’axe creux de la tarière.

Injection

Injection de consolidation, d'étanchement, de comblement... un coulis est injecté dans le sol en suivant un cahier des charges précis.

Vibrofonçage

L’utilisation de vibrations pour faciliter la pénétration par fonçage dans le sol d’éléments verticaux (profilés, tubes, palplanches) s’est beaucoup développée dans les travaux publics. Le fonçage par vibrage d’un élément rigide dans le sol nécessite l’utilisation d’un vibrateur et d’un système de guidage.

Jet grouting

Le jetgrouting est un procédé de fondation consistant à injecter du coulis de ciment sous très haute pression dans le sol au travers de buses qui créent un effet de jet. L’effet de jet est utilisé pour décohérer le sol et mélanger le coulis injecté avec le sol en place.

Pieux battus

Un pieu battu est mis en place par le battage d’un élément préfabriqué (béton ou acier) jusqu’à une profondeur prédéterminée ou jusqu’au refus. L’enfoncement est obtenu par la force des coups répétés du mouton (masse métallique).

Vibrocompaction

Le compactage des sols au moyen de vibreurs est connue sous le nom de Vibroflottation ou de Vibrocompaction. C’est une technique de stabilisation des sols granulaires tels que les sables lâches, les graviers et remblais. La méthode consiste à mettre les particules en suspension par vibration, pour permettre leur réarrangement dans un état ​​plus dense.

Paroi moulée

Les parois moulées sont des éléments de structures souterraines utilisés principalement pour les murs de fondations permanentes, également comme soutènements et rétention de nappe, en présence ou non de bâtiments mitoyens. La paroi est réalisée par panneaux unitaires creusés par des outils d’excavation telle une benne (mécanique ou hydraulique) ou une haveuse.

Soilmixing

Le soilmixing est une méthode de modification de terrain par mélange d’un coulis de ciment avec le sol en place. L’objectif est de former avec des éléments mélangés du sol/ciment, des panneaux ou des colonnes.

Kelly

Avec les pieux Kelly, l’excavation du sol est effectuée avec l’outil de forage monté à la pointe d’une barre télescopique. Le béton est versé à travers un tuyau de trémie glissé dans le tubage jusqu’à la profondeur finale atteinte, l’extraction du tube étant la dernière étape.

Etudes de sol

Avant toute réalisation d'ouvrage et de fondations pour le génie-civil, une étude des caractéristiques physiques et géologiques du sol est nécessaire. C'est l'objet de la géotechnique, qui à travers divers procédés in-situ ou en laboratoire permet d'étudier la mécanique d'un sol.

Une gamme étendue

La gamme des appareils de Jean Lutz SA répond à tous les besoins de mesure, d'enregistrement et d'automatisme des Fondations Spéciales.

De nombreuses solutions sont possibles pour chacun des procédés.

Tous les appareils ont été spécialement conçus pour résister durablement aux conditions particulièrement difficiles rencontrées sur les chantiers de travaux publics.
